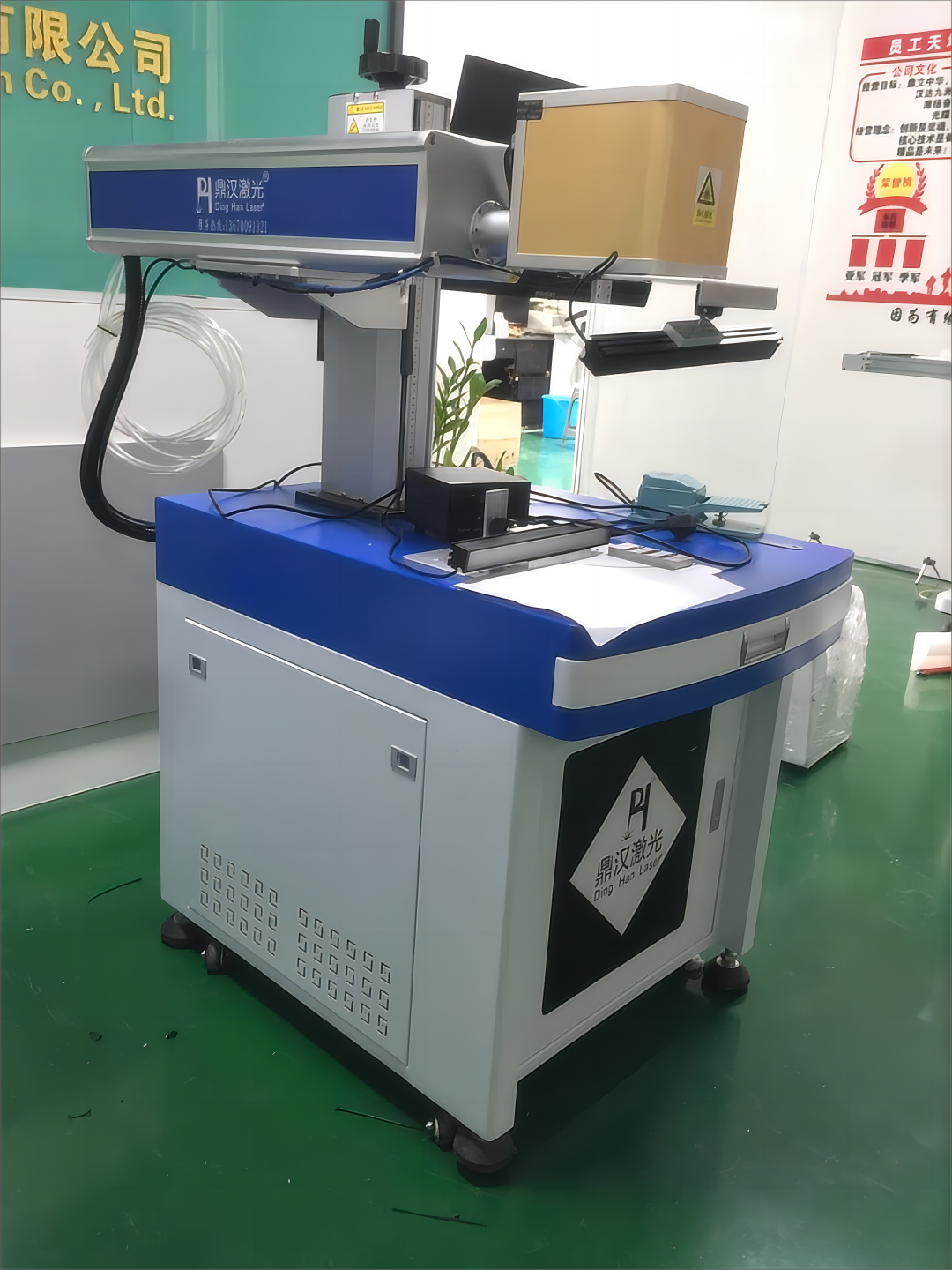

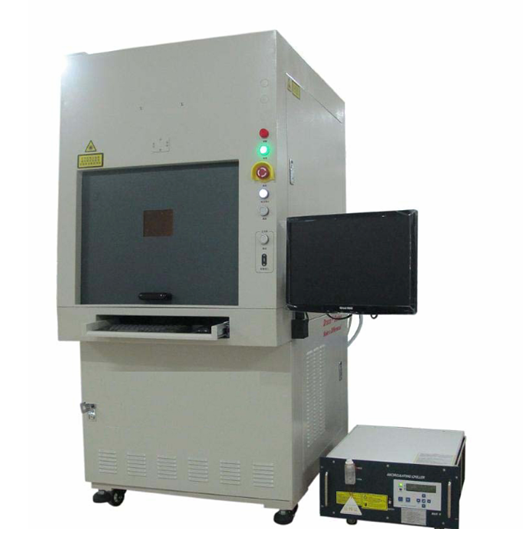

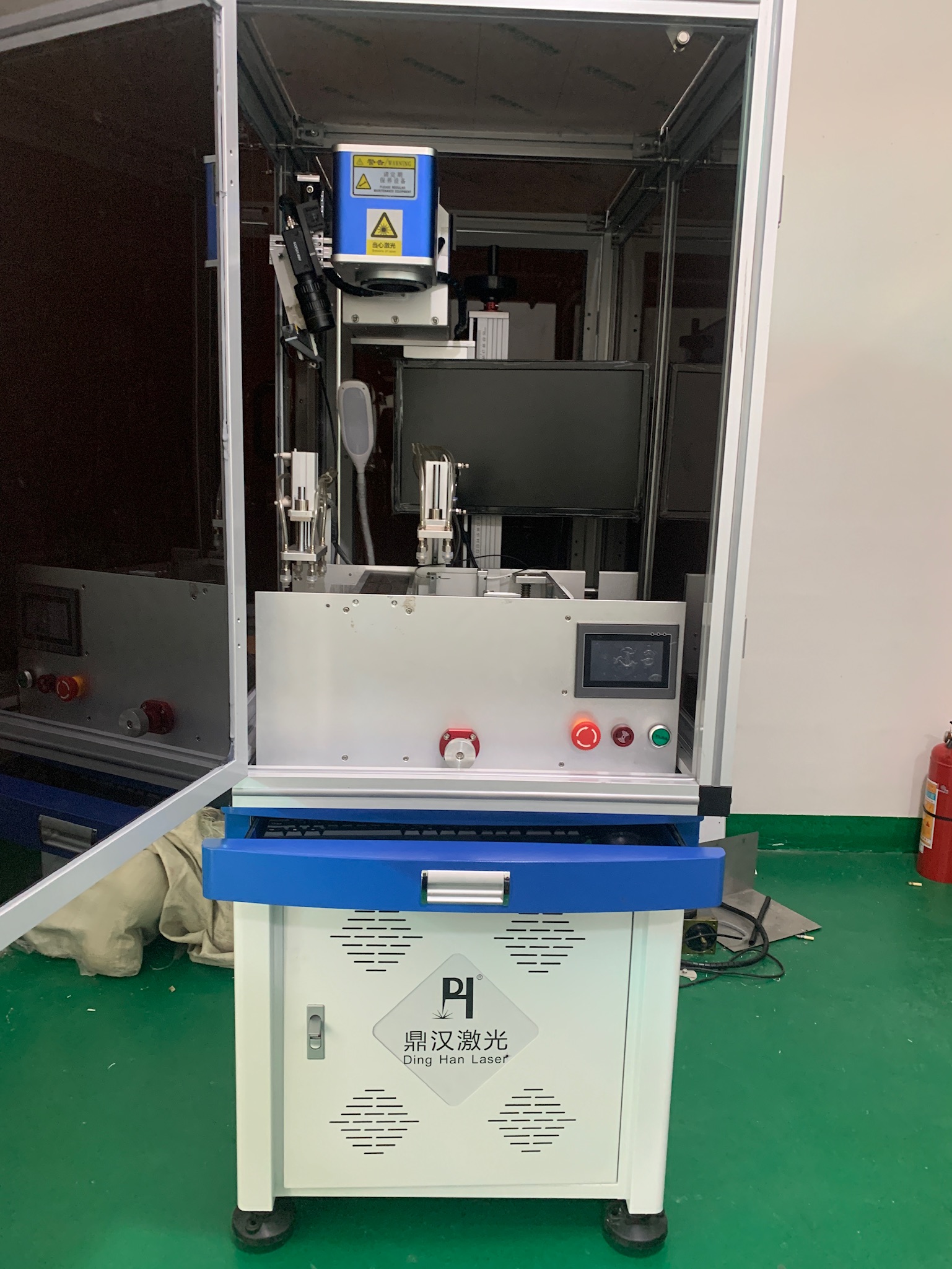

视觉自动激光打标机

鼎汉激光DH-CCD系列视觉自动激光打标机是将机器视觉模块，激光打标卡模块，运动控制模式，激光发射模组集成一起，服务于激光智能化应用，技术涵盖视觉系统、运动控制、激光控制、通信交互、集成系统等，设备功能主要有：同轴视觉激光系统、旁轴视觉激光系统、视觉自动定位激光打标、视觉在线飞行激光喷码、视觉检测和剔除系统、视觉振镜焊接、MES生产信息对接，防重打、防漏打、抗对称、视觉检测、翻转坐标镜像、模板制作、模板文件管理、加工参数保存、高级管理员等，支持单双向流水线、支持XY平台、支持机械手臂、支持PCB板Make点识别、支持多头激光视觉打标。

视觉CCD激光打标机

产品简介

鼎汉激光DH-CCD系列视觉自动激光打标机是将机器视觉模块，激光打标卡模块，运动控制模式，激光发射模组集成一起，服务于激光智能化应用，技术涵盖视觉系统、运动控制、激光控制、通信交互、集成系统等.

设备功能主要：同轴视觉激光系统、旁轴视觉激光系统、视觉自动定位激光打标、视觉在线飞行激光喷码、视觉检测和剔除系统、视觉振镜焊接、MES生产信息对接，防重打、防漏打、抗对称、视觉检测、翻转坐标镜像、模板制作、模板文件管理、加工参数保存、高级管理员等，支持单双向流水线、支持XY平台、支持机械手臂、支持PCB板Make点识别、支持多头激光视觉打标。

适用于劳动量大、定位难、多样化等场合。如柔性PCB板、电子通讯产品、移动U盘、手机外壳、手饰小配件、机械表后盖、汽车按钮、地铁票、仪器仪表、精密零件、五金工具、生活用品、食品包装等，标记内容可以是产品型号、生产日期、序列号、商标图案、条形码和二维码等。

机型特点

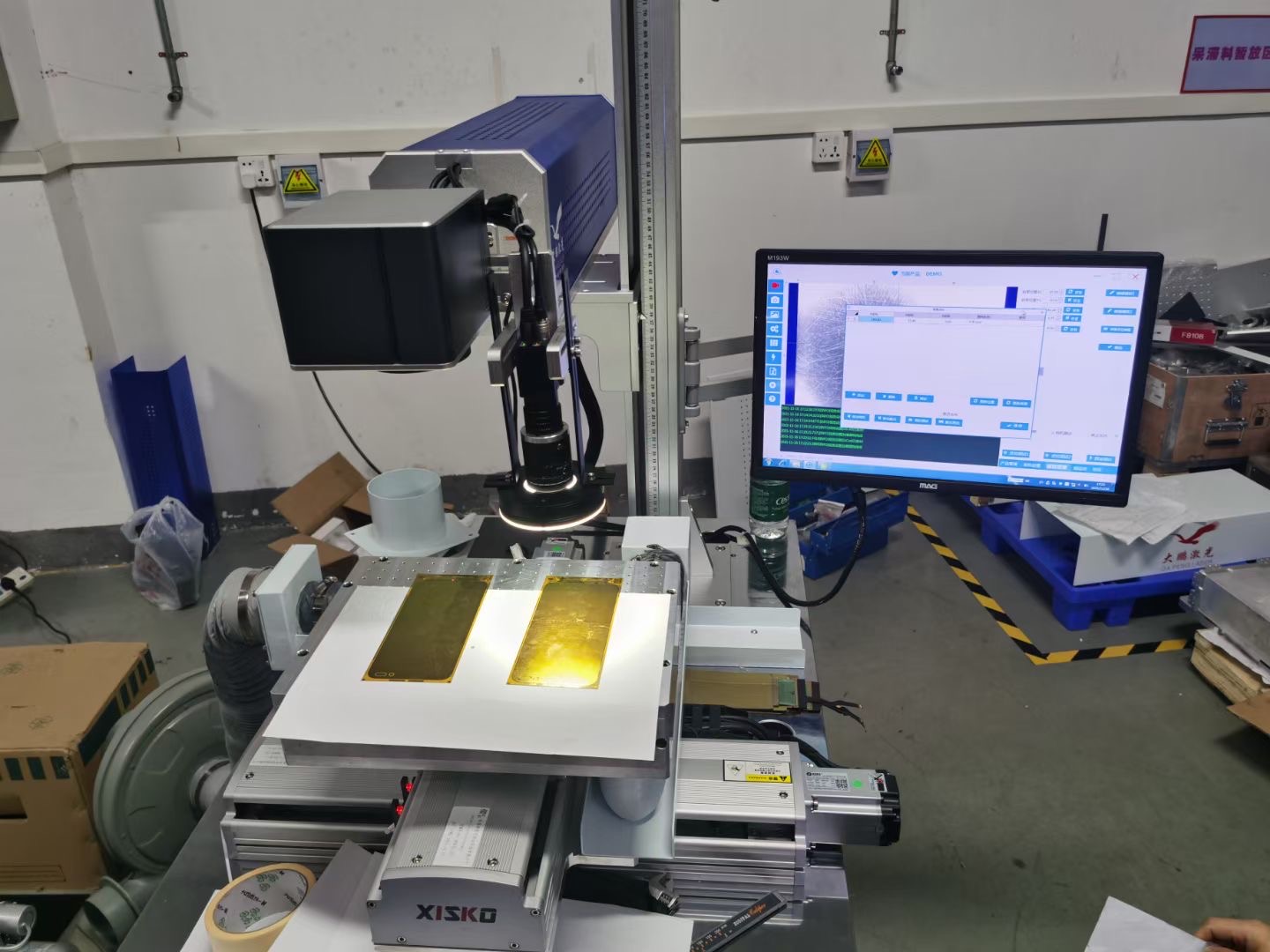

>>采用CCD视觉自动，简单、方便、高精度、响应速度快，可保存任意多产品模板，生产时直接调用即可。

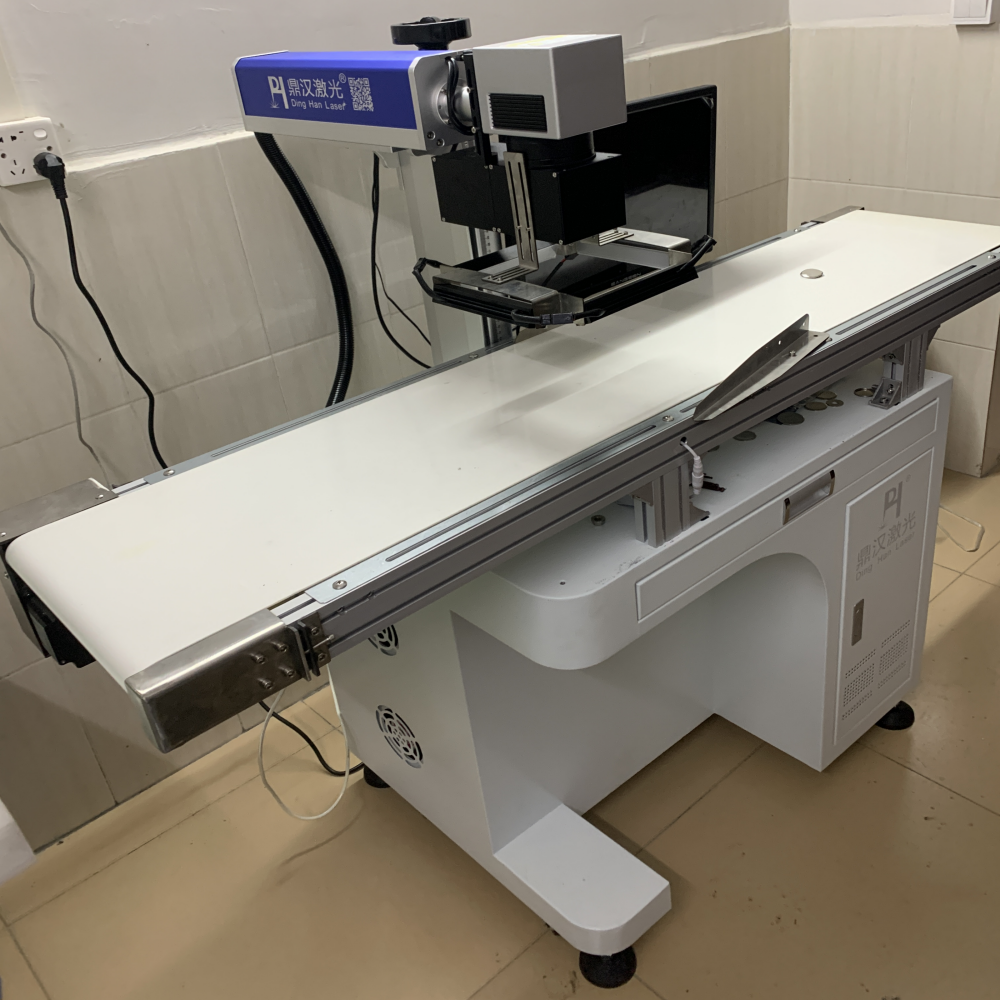

>>无须夹具，只要放平即可，产品可任意角度摆放，与前后生产线直接对接，或者采用自动化上下料。

>>支持多种波段的激光器，包括：光纤、紫外、CO2、端泵、绿光等，及多头激光视觉系统。

>>标准通用的机械结构设计，适合大部分机型，支持老机器升级加装，可以自动检测，对未打标工件可输出报警剔废信号。

>>支持非标定制，易于与其他自动化机台对接，例如：单双向流水线、模组电机平台、多轴机械手臂、多轨道振动盘、服务器MES等。

欢迎您上门或者寄样到我们公司，我们将免费制作样品，并为您选型或量身定制激光打标机。

性能参数

参数名称	参数值
产品型号	DH-CCD系列
平均输出功率	10/20/30/50/100/150/200/300/400/500W（脉冲）
激光器	紫外紫光/绿光/光纤/MOPA/EP和CO2等
激光波长	355/532/1064nm和10.6/9.3um等
功率调节范围	1-100%
重复频率	1-4000KHz
输出光束质量	＜2.0㎡
激光器寿命	约50000小时（技术理论值）
振镜	微型系列/标准系列/高速性能系列
雕刻深度	≤5mm（视功率和时间而定）
最小聚焦光斑	0.05mm
最小字符高度	0.15mm
重复精度	±0.001mm
雕刻速度	≤10000mm/s（取决于振镜类型）
操作系统	Windows中文/英文
控制接口	USB/PCI-e
打标功能	图形、文字、条形码、二维码、图片、日期、班次、批号、序列号文件链接等
文件格式	AI、DXF、PLT、jpg、pnp、C0DE128、QR code、Data Matrix等Windows操作系统字库的所有字体/字型（标准USB输入）
标准雕刻范围	150mm*150mm
选配雕刻范围	50mm----350mm
冷却方式	风冷/水冷（视激光器）
电力需求	110V/380V/220V±10%/50HZ（视激光器）
整机耗电功率	≤1400W
使用环境	无明显振动、无强磁，防潮湿、防强电等
温度、湿度	0~40°，30%≤RH≤85%，超出范围使用时需安装空调
油雾、凝露	不允许
外型尺寸	1200X1500X1800 mm
打包尺寸	1300X1600X1900 mm
整机重量	约275kg
